Swift(스위프트): 아이폰 진동(Vibration, Haptic) 구현하기 下 (커스터마이징)

Posted
By ayaysir
13 min read
Swift(스위프트): 아이폰 진동(Vibration, Haptic) 구현하기 下 (커스터마이징)
이전 글



Core Haptics를 사용하여 사용자 지정 진동을 재생하는 방법

_Core Haptics_는 아이폰의 Taptic Engine(탭틱 엔진)에서 발생하는 진동, 더 자세히 말하면 정밀한 타이밍과 동작(behaviors)에 의해 동작하는 다양한 진동과 음향 효과를 정의할 수 있게 해줍니다. 이러한 진동들은 말로 설명하기보다는 직접 느껴보는 것이 좋지만, 애플이 사용하는 단어들은

  • 강도(intensity) - 진동의 상대적 강도
  • 선명도(sharpness, 날렵함) - 진동이 무딘(dull)지, 정밀(precise)한지 여부

와 같은 것들입니다.



사전 준비

단계 1: import CoreHaptics 및 CustomHaptics 클래스 생성

CoreHaptics를 import하고 CustomHaptics 클래스를 생성합니다.

1
2
3
4
5

import CoreHaptics

class CustomHaptics {

}



단계 2: CHHapticEngine 타입의 멤버 변수 추가

클래스의 멤버 변수로 CHHapticEngine 타입의 인스턴스를 저장하는 engine 변수를 추가합니다.

1

var engine: CHHapticEngine?



단계 3: 기기의 햅틱 지원 여부 확인

해당 엔진의 인스턴스를 생성하기 전에 다음과 같은 코드를 사용하여 현재 장치에서 햅틱이 지원되는지 확인해야 합니다.

1

guard CHHapticEngine.capabilitiesForHardware().supportsHaptics else { return }



단계 4: 생성자(constructor) 추가

생성자 부분을 작성합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

init?() {
    guard CHHapticEngine.capabilitiesForHardware().supportsHaptics else {
        return nil
    }

    do {
        engine = try CHHapticEngine()
        try engine?.start()

        handleEngineStop()
        prepareResetEngine()
    } catch {
        print("There was an error creating the engine: \(error.localizedDescription)")
        return nil
    }
}
  • init?()
    • 생성자 키워드에 물음표(?)를 붙이면 nil의 가능성이 있는 CustomHaptics? 인스턴스가 생성됩니다.
    • 햅틱을 지원하지 않는 기기에서도 문제가 발생하지 않도록 모든 메서드를 nil로부터 안전한 방식으로 실행할 수 있습니다(optional chaining).
  • engine = try CHHapticEngine() try engine?.start()
    • 햅틱 엔진을 할당하고 실행합니다.
  • handleEngineStop() prepareResetEngine()
    • 엔진이 멈추거나(stop) 리셋할 필요가 있는 경우를 대비해 콜백 부분을 작성합니다.
  • return nil
    • 햅틱을 지원하지 않거나 에러가 발생한 경우 nil을 리턴시킵니다.



단계 5: 추가 콜백 작성

엔진이 멈추거나(stop) 리셋할 필요가 있는 경우를 대비해 콜백 부분을 작성합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

private func handleEngineStop() {
    // The engine stopped; print out why
    engine?.stoppedHandler = { reason in
        print("The engine stopped: \(reason)")
    }
}

private func prepareResetEngine() {
    // If something goes wrong, attempt to restart the engine immediately
    engine?.resetHandler = { [weak self] in
        print("The engine reset")

        do {
            try self?.engine?.start()
        } catch {
            print("Failed to restart the engine: \(error)")
        }
    }
}



햅틱의 intensity, sharpness 조절하기

햅틱은 _intensity(강도)_와 _sharpness(선명도)_로 신호를 조절할 수 있습니다. 0.0부터 1.0까지 조절할 수 있으며 기본값은 1.0입니다.

  • 강도는 말 그대로 햅틱의 세기로 0.0으로 하면 햅틱을 느낄 수 없습니다.
  • 선명도는 햅틱의 날카로움 정도를 의미하고 1.0으로 갈수록 햅틱이 날렵해지며, 0.0인 경우 상당히 기묘한 느낌의 뭉툭한 햅틱을 발생시킵니다.



이러한 수치 조절은 CHHapticEventParameter(...)로 할 수 있습니다.

1
2

let intensity = CHHapticEventParameter(parameterID: .hapticIntensity, value: intensityValue)
let sharpness = CHHapticEventParameter(parameterID: .hapticSharpness, value: sharpnessValue)



참고)

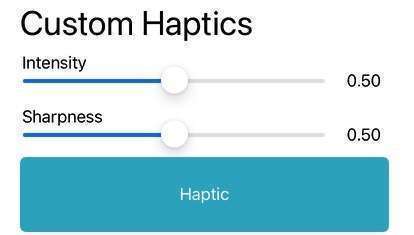

아래 메서드를 통해 다양한 수치의 햅틱을 체험해볼 수 있습니다. UI 부분에 대한 설명은 분량상 생략합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14

func generateHaptic(intensity intensityValue: Float, sharpness sharpnessValue: Float) {
    guard CHHapticEngine.capabilitiesForHardware().supportsHaptics else {
        return
    }

    let intensity = CHHapticEventParameter(parameterID: .hapticIntensity, value: intensityValue)
    let sharpness = CHHapticEventParameter(parameterID: .hapticSharpness, value: sharpnessValue)

    let events = [
        CHHapticEvent(eventType: .hapticTransient, parameters: [intensity, sharpness], relativeTime: 0),
    ]

    startEvents(events)
}



뷰 컨트롤러에 CustomHaptics 멤버 변수를 viewDidLoad(_:)에서 초기화하고 IBAction 이벤트로 아래 부분을 추가합니다.

1
2
3

@IBAction func btnActGenerateCustomHaptic(_ sender: UIButton) {
    customHaptics?.generateHaptic(intensity: slideIntensity.value, sharpness: slideSharpness.value)
}



햅틱 이벤트 생성

햅틱의 종류는 크게 hapticTransient, hapticContinuous로 나눌 수 있습니다.

  • hapticTransient: 짧은(transient) 햅틱이 발생합니다. 지속시간 개념이 없습니다.
  • hapticContinuous: 지속되는(continuous) 햅틱이 발생합니다. 지속시간 개념이 있어서 길이를 조절할 수 있습니다.

햅틱 이벤트는 CHHapticEvent를 이용해 발생시킵니다.



.hapticTransient
1
2
3
4
5
6
7

CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: 0)

// 파라미터 지정
CHHapticEvent(eventType: .hapticTransient, parameters: [
    intensity,
    sharpness,
], relativeTime: 0.5)
  • eventType
    • 이벤트 타입을 지정합니다.
  • parameters
    • 파라미터를 [CHHapticEventParameter] 타입으로 지정합니다.
    • 지정하지 않으면, 즉 빈 배열이라면 intensity 1.0, sharpness 1.0의 햅틱을 발생시킵니다.
  • relativeTime
    • 시작 시간을 초(second) 단위로 지정합니다.



.hapticContinuous
1

CHHapticEvent(eventType: .hapticContinuous, parameters: [], relativeTime: 0.6, duration: 0.5)
  • duration: 지속 시간을 초 단위로 지정합니다.



햅틱 이벤트 발생

이러한 [CHHapticEvent] 배열을 이용하여 복수의 이벤트를 발생시킬 수 있습니다. 클래스 안에 다음의 메서드를 추가합니다.

1
2
3
4
5
6
7
8
9

private func startEvents(_ events: [CHHapticEvent]) {
    do {
        let pattern = try CHHapticPattern(events: events, parameters: [])
        let player = try engine?.makePlayer(with: pattern)
        try player?.start(atTime: 0)
    } catch {
        print("Failed to play pattern: \(error.localizedDescription).")
    }
}
  • events
    • 이벤트 배열 [CHHapticEvent] 입니다.
  • pattern
    • 이벤트들을 이용해 패턴(CHHapticPattern)을 만듭니다.
  • player
    • 패턴을 이용해 플레이어를 만듭니다.
  • try player?,start(atTime: 0)
    • 0초 위치부터 이벤트들의 플레이를 시작합니다.



햅틱 이벤트 예제

아래 함수들을 클래스 내부에 추가하면 나중에 편리하게 사용할 수 있습니다.



예제 1

강하고 날카롭게 시작하여 3초에 걸쳐 약하고 둔하게 사라지는 일련의 진동(Haptic)이 생성됩니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

/// 강하고 날카롭게 시작하여 3초에 걸쳐 약하고 둔하게 사라지는 일련의 진동(Haptic)이 생성됩니다.
func haptic1() {
    guard CHHapticEngine.capabilitiesForHardware().supportsHaptics else {
        return
    }

    var events = [CHHapticEvent]()

    for i in stride(from: 0, to: 1, by: 0.1) {
        let intensity = CHHapticEventParameter(parameterID: .hapticIntensity, value: Float(1 - i))
        let sharpness = CHHapticEventParameter(parameterID: .hapticSharpness, value: Float(1 - i))
        let event = CHHapticEvent(eventType: .hapticTransient, parameters: [
            intensity,
            sharpness,
        ], relativeTime: i * 3)
        events.append(event)
    }

    startEvents(events)
}



예제 2 - SOS 신호

구조 요청의 모스 부호인 SOS (...---...) 신호를 햅틱으로 나타낼 수 있습니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

/// 일시적인 이벤트(짧은 탭)와 지속적인 이벤트(일정 기간에 걸친 긴 윙윙거림)를 혼합하여 Taptic 엔진에서
/// SOS(...---...)에 대한 모스 부호를 진동시킵니다.
func hapticSOS() {
    guard CHHapticEngine.capabilitiesForHardware().supportsHaptics else {
        return
    }

    let short1 = CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: 0)
    let short2 = CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: 0.2)
    let short3 = CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: 0.4)
    let long1 = CHHapticEvent(eventType: .hapticContinuous, parameters: [], relativeTime: 0.6, duration: 0.5)
    let long2 = CHHapticEvent(eventType: .hapticContinuous, parameters: [], relativeTime: 1.2, duration: 0.5)
    let long3 = CHHapticEvent(eventType: .hapticContinuous, parameters: [], relativeTime: 1.8, duration: 0.5)
    let short4 = CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: 2.4)
    let short5 = CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: 2.6)
    let short6 = CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: 2.8)

    startEvents([short1, short2, short3, long1, long2, long3, short4, short5, short6])
}



예제 3 - 베토벤 5번 교향곡의 시작 부분

짧은 햅틱과 지속 햅틱을 조합하여 음악 리듬을 재현할 수 있습니다. 유명한 베토벤 5번 교향곡의 시작 부분입니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

/// 베토벤 5번 교향곡의 시작부분 리듬을 진동시킵니다.
func hapticBeethoven5() {
    guard CHHapticEngine.capabilitiesForHardware().supportsHaptics else {
        return
    }

    let startIntensity = CHHapticEventParameter(parameterID: .hapticIntensity, value: 0.3)
    let startSharpness = CHHapticEventParameter(parameterID: .hapticSharpness, value: 0.3)

    let beat = 0.156
    let breath = 0.01
    let secondPassage = (beat * 4) + breath + (beat * 4 * 2.3) + (beat * 5.1)

    let events = [
        CHHapticEvent(eventType: .hapticTransient, parameters: [startIntensity, startSharpness], relativeTime: 0),
        CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: beat),
        CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: beat * 2),
        CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: beat * 3),

        CHHapticEvent(eventType: .hapticContinuous, parameters: [], relativeTime: beat * 4 + breath, duration: beat * 4 * 2.3),

        CHHapticEvent(eventType: .hapticTransient, parameters: [startIntensity, startSharpness], relativeTime: secondPassage),
        CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: secondPassage + beat),
        CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: secondPassage + beat * 2),
        CHHapticEvent(eventType: .hapticTransient, parameters: [], relativeTime: secondPassage + beat * 3),

        CHHapticEvent(eventType: .hapticContinuous, parameters: [], relativeTime: secondPassage + beat * 4 + breath, duration: beat * 4 * 2.3),
    ]

    startEvents(events)
}



뷰 컨트롤러 이벤트와 연동

단계 1: 뷰 컨트롤러에 멤버 변수 추가

뷰 컨트롤러의 멤버 변수로 위에서 만든 CustomHaptics를 추가합니다.

1

private var customHaptics: CustomHaptics?



단계 2: 이벤트에서 메서드 실행

버튼 이벤트에 아래와 같이 예제 햅틱 메서드를 지정합니다.

1
2
3
4
5
6
7
8
9
10
11

@IBAction func btnActCustomHaptics1(_ sender: UIButton) {
    customHaptics?.haptic1()
}

@IBAction func btnActHapticSOS(_ sender: UIButton) {
    customHaptics?.hapticSOS()
}

@IBAction func btnActHapticBeethoven5(_ sender: UIButton) {
    customHaptics?.hapticBeethoven5()
}
  • customHaptics?. ***
    • 옵셔널 체이닝(optional chaning)을 이용한 것으로, customHaptics가 nil이 아니라면 이후 부분을 실행하고, nil이라면 라인의 이후 부분은 무시하고 실행하지 않습니다.
    • 햅틱을 지원하지 않는 기기에서도 nil 관련 에러를 발생시키지 않는 안전한 방법입니다.

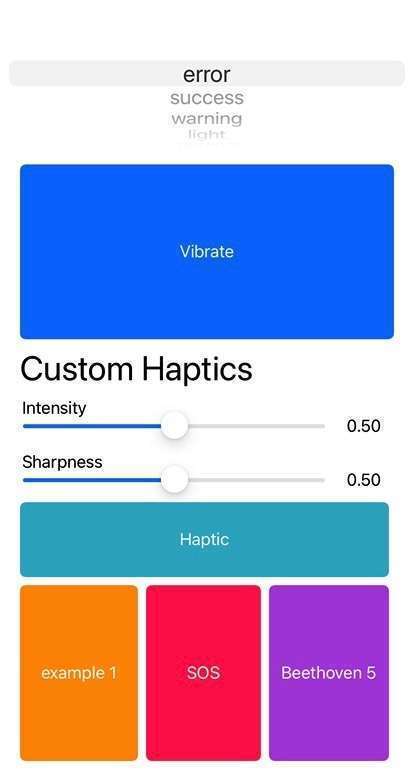

테스트하려면 실제 햅틱이 지원되는 아이폰에서 빌드 및 실행합니다. 아래 스크린샷은 이전 글의 예제와 결합하여 만든 앱 화면입니다. 버튼을 누르면 각종 진동이 울립니다.
